Les circlips jouent un rôle crucial dans de nombreuses applications industrielles et mécaniques. Ces petits anneaux métalliques, souvent négligés, assurent la fixation et le positionnement précis des composants sur les arbres et dans les alésages. Un choix judicieux du circlip peut faire la différence entre un assemblage fiable et une défaillance coûteuse. Que vous soyez ingénieur, technicien ou simplement passionné de mécanique, comprendre les subtilités de la sélection des circlips est essentiel pour optimiser vos conceptions et garantir la longévité de vos assemblages.
Comprendre les types de circlips et leurs applications
Les circlips se déclinent en deux grandes catégories : les circlips internes et les circlips externes. Les circlips internes sont conçus pour être installés dans des alésages, tandis que les circlips externes sont destinés à être montés sur des arbres ou des axes. Chaque type a ses propres caractéristiques et avantages, adaptés à des applications spécifiques.
Les circlips internes exercent une force vers l'extérieur, maintenant fermement leur position dans l'alésage. Ils sont particulièrement utiles pour retenir des roulements ou des bagues dans des logements. En revanche, les circlips externes appliquent une pression vers l'intérieur, les rendant idéaux pour sécuriser des composants sur des arbres, comme des engrenages ou des poulies.
Il existe également des variations au sein de ces catégories principales. Par exemple, les circlips à section constante offrent une résistance uniforme sur toute leur circonférence, tandis que les circlips à section variable peuvent fournir une force de rétention plus importante à des points spécifiques.
Pour sélectionner le type de circlip approprié, considérez attentivement l'environnement de travail et les contraintes mécaniques auxquelles il sera soumis. Par exemple, dans une application à haute vitesse, un circlip à section constante pourrait être préférable pour minimiser les vibrations et assurer une répartition uniforme des forces.
Critères techniques pour la sélection d'un circlip
La sélection du circlip optimal nécessite une analyse approfondie de plusieurs paramètres techniques. Chacun de ces critères joue un rôle déterminant dans la performance et la fiabilité de l'assemblage final. Examinons en détail les facteurs clés à prendre en compte.
Diamètre de l'arbre et de l'alésage
Le diamètre de l'arbre ou de l'alésage est le point de départ pour choisir un circlip approprié. Il est crucial de mesurer précisément ces dimensions pour garantir un ajustement parfait. Un circlip trop petit risque de ne pas assurer une rétention suffisante, tandis qu'un circlip trop grand pourrait ne pas s'insérer correctement ou exercer une pression excessive.
Pour les circlips externes, mesurez le diamètre de l'arbre au niveau de la rainure où le circlip sera installé. Pour les circlips internes, mesurez le diamètre intérieur de l'alésage à l'emplacement prévu pour le circlip. N'oubliez pas de prendre en compte les tolérances de fabrication pour assurer un ajustement optimal.
Charge axiale et radiale supportée
La capacité d'un circlip à supporter les charges axiales et radiales est un facteur critique dans sa sélection. Les charges axiales sont les forces agissant parallèlement à l'axe de l'arbre, tandis que les charges radiales s'exercent perpendiculairement à cet axe.
Pour déterminer la charge maximale que peut supporter un circlip, consultez les spécifications du fabricant. Ces données sont généralement exprimées en newtons (N) ou en kilogrammes-force (kgf). Il est essentiel de choisir un circlip capable de résister aux forces maximales prévues dans votre application, en incluant un facteur de sécurité approprié.
Matériaux et résistance à la corrosion
Le choix du matériau du circlip est crucial pour garantir sa durabilité et sa performance dans l'environnement d'utilisation prévu. Les circlips sont disponibles dans une variété de matériaux, chacun offrant des propriétés spécifiques :
- Acier au carbone : Offre une excellente résistance mécanique à un coût abordable, mais peut être sujet à la corrosion.
- Acier inoxydable : Idéal pour les environnements corrosifs ou humides, offrant une bonne résistance à la rouille.
- Alliages de cuivre-béryllium : Fournissent une excellente conductivité électrique et une bonne résistance à la corrosion.
- Inconel : Pour les applications à haute température nécessitant une résistance exceptionnelle à la corrosion.
Considérez attentivement l'environnement dans lequel le circlip sera utilisé. Par exemple, dans une application marine ou chimique, un circlip en acier inoxydable ou en alliage résistant à la corrosion serait préférable à un circlip en acier au carbone standard.
Température de fonctionnement
La température de fonctionnement est un facteur souvent négligé mais crucial dans la sélection des circlips. Les propriétés mécaniques des matériaux peuvent changer significativement avec la température, affectant la performance et la durée de vie du circlip.
Pour les applications à haute température, comme dans les moteurs ou les systèmes d'échappement, optez pour des matériaux spécialement conçus pour résister à la chaleur, tels que certains aciers inoxydables ou des alliages à base de nickel. À l'inverse, pour des applications cryogéniques, choisissez des matériaux qui conservent leur ductilité à basse température.
Veillez à spécifier la plage de température opérationnelle prévue lors de la sélection de votre circlip. La plupart des fabricants fournissent des données sur les températures de service maximales et minimales pour leurs produits.
Vitesse de rotation de l'assemblage
Dans les applications impliquant des pièces rotatives, la vitesse de rotation peut avoir un impact significatif sur le choix du circlip. Des vitesses élevées peuvent générer des forces centrifuges importantes, susceptibles de déformer ou même d'éjecter un circlip mal choisi.
Pour les assemblages à grande vitesse, considérez l'utilisation de circlips à section constante ou de circlips renforcés spécialement conçus pour résister aux forces centrifuges. Il est également crucial de s'assurer que la rainure dans laquelle le circlip est installé est correctement dimensionnée et usinée pour minimiser les risques d'éjection.
N'hésitez pas à consulter les experts techniques des fabricants de circlips pour obtenir des recommandations spécifiques concernant les applications à haute vitesse. Ils peuvent souvent fournir des données de test et des conseils précieux pour garantir la sécurité et la fiabilité de votre assemblage.
Normes et spécifications des circlips
La conformité aux normes industrielles est essentielle pour garantir la qualité, la fiabilité et l'interchangeabilité des circlips. Plusieurs organismes de normalisation ont établi des standards spécifiques pour ces composants critiques. Comprendre ces normes vous aidera à sélectionner le circlip le plus approprié pour votre application.
Normes DIN pour circlips internes et externes
Les normes DIN (Deutsches Institut für Normung) sont largement reconnues et utilisées dans l'industrie mécanique. Pour les circlips, les normes DIN les plus pertinentes sont :
DIN 471
: Spécifie les dimensions et tolérances pour les circlips externes.DIN 472
: Définit les caractéristiques des circlips internes.DIN 6799
: Concerne les circlips de type E, utilisés pour la fixation axiale sur les arbres.
Ces normes assurent une standardisation des dimensions, facilitant ainsi le choix et l'approvisionnement des circlips pour des applications spécifiques. Lors de la sélection d'un circlip, vérifiez sa conformité à la norme DIN appropriée pour garantir sa compatibilité avec votre conception.
Spécifications ANSI pour anneaux de retenue
L'American National Standards Institute (ANSI) a également établi des spécifications pour les circlips, souvent référencés comme "anneaux de retenue" dans la nomenclature américaine. Les normes ANSI pertinentes incluent :
ANSI B27.7
: Cette norme couvre les dimensions et tolérances pour les anneaux de retenue internes et externes. Elle est largement utilisée dans l'industrie nord-américaine et offre une alternative aux normes DIN pour certaines applications.
Bien que moins courantes en Europe, les spécifications ANSI peuvent être particulièrement pertinentes pour les projets impliquant des composants ou des clients américains. Il est important de noter que les dimensions ANSI peuvent différer légèrement des normes DIN équivalentes, nécessitant une attention particulière lors de la substitution.
Standards ISO pour circlips de précision
L'Organisation internationale de normalisation (ISO) a développé des standards pour les circlips de précision, visant à harmoniser les spécifications à l'échelle mondiale. Les normes ISO pertinentes comprennent :
ISO 6799
: Cette norme internationale est similaire à la DIN 6799 et spécifie les dimensions des circlips de type E pour la fixation axiale.
ISO 9464
: Elle définit les caractéristiques des circlips de précision pour applications industrielles, couvrant à la fois les types internes et externes.
Les standards ISO sont particulièrement utiles pour les projets internationaux ou lorsqu'une précision accrue est requise. Ils offrent souvent des tolérances plus serrées que les normes DIN ou ANSI, ce qui peut être crucial dans certaines applications de haute précision.
Outils et techniques d'installation des circlips
L'installation correcte d'un circlip est tout aussi importante que sa sélection. Une mauvaise installation peut compromettre la performance du circlip et potentiellement entraîner une défaillance prématurée de l'assemblage. Voici les outils et techniques essentiels pour une installation réussie :
Pinces à circlips : Ces outils spécialisés sont indispensables pour l'installation et le retrait des circlips. Ils sont disponibles en différentes tailles et styles pour s'adapter aux circlips internes et externes. Assurez-vous de choisir une pince adaptée au diamètre et au type de circlip que vous manipulez.
Technique d'installation pour circlips externes :
- Positionnez le circlip sur les pointes de la pince à circlips externe.
- Écartez doucement les extrémités du circlip pour l'agrandir.
- Placez le circlip dans la rainure de l'arbre.
- Relâchez lentement la pression sur la pince, permettant au circlip de se contracter dans la rainure.
- Vérifiez que le circlip est correctement assis dans la rainure sur toute sa circonférence.

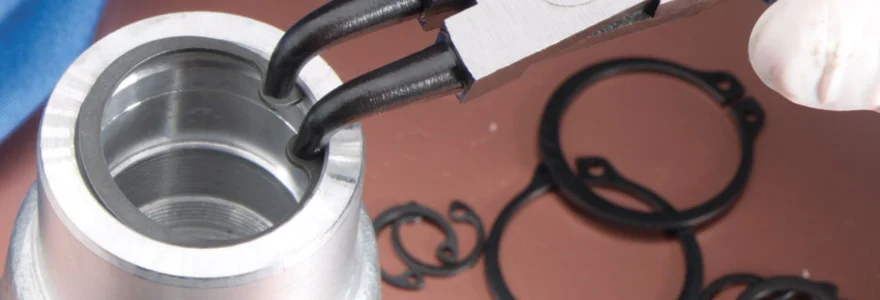

Technique d'installation pour circlips internes :
- Insérez les pointes de la pince à circlips interne dans les trous du circlip.
- Comprimez le circlip pour réduire son diamètre.
- Introduisez le circlip comprimé dans l'alésage jusqu'à la rainure.
- Relâchez progressivement la pression, permettant au circlip de s'expandre dans la rainure.
- Assurez-vous que le circlip est uniformément installé dans la rainure.
Pour garantir une installation sûre et efficace, utilisez toujours des équipements de protection individuelle appropriés, notamment des lunettes de sécurité, car les circlips peuvent parfois se détendre brusquement lors de l'installation.
Considérations de conception pour l'utilisation des circlips
La conception d'un assemblage utilisant des circlips nécessite une attention particulière à plusieurs aspects pour garantir une performance optimale et une longue durée de vie. Voici les principales considérations à prendre en compte lors de la conception :
Calcul des rainures et des épaulements
La géométrie de la rainure dans laquelle le circlip sera installé est cruciale pour sa performance. Les dimensions de la rainure doivent être soigneusement calculées pour assurer un ajustement serré et sécurisé du circlip. Les paramètres clés à considérer sont :
- La profondeur de la rainure
- La largeur de la rainure
- Le rayon des coins de la rainure
Ces dimensions doivent être conformes aux spécifications du fabricant du circlip et aux normes applicables
. Les épaulements adjacents à la rainure doivent également être conçus avec soin pour fournir un support adéquat au circlip et aux composants qu'il retient.
Lors du calcul des dimensions de la rainure, prenez en compte les tolérances de fabrication et les déformations potentielles sous charge. Un logiciel de conception assistée par ordinateur (CAO) peut être utile pour modéliser précisément ces géométries.
Facteurs de sécurité et tolérance
L'intégration de facteurs de sécurité appropriés est cruciale lors de la conception avec des circlips. Un facteur de sécurité typique pour les applications standard est de 1,5 à 2, mais il peut être plus élevé pour les applications critiques ou soumises à des charges dynamiques importantes.
Les tolérances dimensionnelles jouent également un rôle clé dans la performance des circlips. Des tolérances trop larges peuvent entraîner un jeu excessif, tandis que des tolérances trop serrées peuvent rendre l'installation difficile ou impossible. Consultez les spécifications du fabricant et les normes applicables pour déterminer les tolérances appropriées pour votre application.
Compatibilité avec les autres composants
Lors de la conception d'un assemblage utilisant des circlips, il est essentiel de considérer leur interaction avec les autres composants. Assurez-vous que le circlip n'interfère pas avec le fonctionnement des pièces adjacentes, telles que les roulements ou les joints d'étanchéité. Vérifiez également que l'espace disponible est suffisant pour permettre l'installation et le retrait du circlip sans endommager les composants environnants.
Dans certains cas, il peut être nécessaire de concevoir des outils spéciaux ou de prévoir des accès spécifiques pour faciliter la maintenance future de l'assemblage. Une réflexion approfondie sur ces aspects dès la phase de conception peut grandement simplifier les opérations de maintenance et réduire les temps d'arrêt.
Maintenance et remplacement des circlips
Une maintenance appropriée des circlips est essentielle pour garantir la longévité et la fiabilité des assemblages mécaniques. Bien que les circlips soient des composants relativement simples, ils peuvent s'user ou se déformer au fil du temps, en particulier dans des environnements difficiles ou sous des charges élevées.
Voici quelques points clés à considérer pour la maintenance et le remplacement des circlips :
- Inspection régulière : Examinez visuellement les circlips à intervalles réguliers pour détecter tout signe d'usure, de corrosion ou de déformation. Une inspection minutieuse peut prévenir des défaillances inattendues.
- Remplacement préventif : Dans les applications critiques, envisagez de remplacer les circlips à intervalles prédéfinis, même s'ils ne montrent pas de signes évidents d'usure. Cette approche peut réduire les risques de défaillance en service.
- Utilisation unique : De nombreux fabricants recommandent de ne pas réutiliser les circlips après leur retrait. Lors du démontage d'un assemblage, prévoyez toujours d'installer un nouveau circlip.
- Outils appropriés : Utilisez toujours les outils spécifiques recommandés pour le retrait et l'installation des circlips. L'utilisation d'outils inappropriés peut endommager le circlip ou les composants adjacents.
Lors du remplacement d'un circlip, assurez-vous de choisir un modèle identique ou équivalent à celui d'origine. Vérifiez également l'état de la rainure et des surfaces adjacentes pour vous assurer qu'elles n'ont pas été endommagées ou usées de manière excessive.
En suivant ces bonnes pratiques de maintenance et de remplacement, vous pouvez prolonger considérablement la durée de vie de vos assemblages mécaniques et minimiser les temps d'arrêt imprévus.
